Пример конфигурации волоконно-оптической системы для анализа кислорода

Модульные волоконно-оптические анализаторы кислорода, предлагаемые компанией Ocean Optics, измеряют парциальное давление газообразного или растворенного в жидкости кислорода флуоресцентным методом (тушение флуоресценции молекулами кислорода). Измерение производится при помощи волоконно-оптического зонда с чувствительным покрытием на конце. Для регистрации сигнала флуоресценции зонд подключается к спектрометру или фазовому флуориметру.

Волоконно-оптические кислородные зонды изменят ваш подход к работе. Эти зонды не расходуют кислород, поэтому их можно оставлять в постоянном контакте с вязким образцами. Непрерывное перемешивание больше не потребуется. Замена мембран и заливка растворов также останутся в прошлом. Полный список преимуществ волоконно-оптических зондов перед электродами приведен здесь.

Излучение синего светодиода, передаваемое по оптическому волокну, возбуждает флуоресценцию в тонкопленочном покрытии на конце зонда. Излучение флуоресценции собирается зондом и передается по оптическому волокну в мультичастотный фазовый флуориметр. Кислород, диффундирующий в покрытие зонда из газа или жидкости, тушит флуоресценцию. Степень тушения зависит от концентрации кислорода.


а) Конфигурация на базе спектрометра для анализа флуоресценции

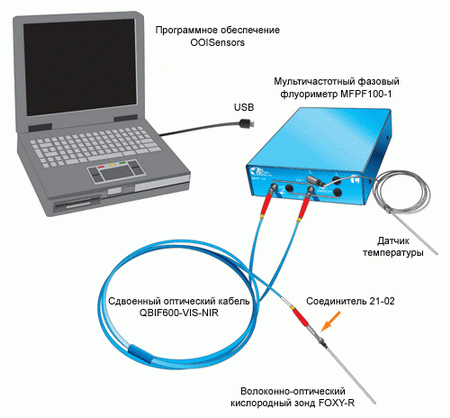

б) Конфигурация на базе мультичастотного фазового флуориметра


Пример заказа компонентов для измерительной системы



Модель (код товара) Описание
USB4000-FL-450 Спектрометр USB4000 для измерения флуоресценции: диапазон 360–1000 нм, входная щель 200 мкм, детектор с собирающей линзой L2,комплектуется светодиодным модулем USB-LS-450. Спектрометр подключается к настольному или портативному компьютеру через интерфейс USB.
MFPF100-1 Одноканальный мультичастотный фазовый флуориметр. Комплектуется одним термистором и может соединяться с ПК по интерфейсам RS-232 или USB. Данные сохраняются в формате Excel.
2 QBIF-600-VIS-NIR Сдвоенный оптический кабель с волокном диаметром 600 мкм; оптимизирован для видимого и ближнего ИК диапазонов.
3 21-02 Соединитель SMA для подключения зонда к оптическому кабелю.
4 FOXY-R Кислородный зонд: оптическое волокно диаметром 1000 мкм в трубке из нержавеющей стали диаметром 1/16" с покрытием FOXY на конце.
5 FOXY-AF (дополнительно) Силиконовое защитное покрытие; наносится на зонд для устранения внешней засветки, повышения химической стойкости и исключения эффектов, связанных с разницей показателей преломления. Данное покрытие наносится бесплатно.
6 USB-LS-450-TP (дополнительно, при использовании системы на базе спектрометра USB4000) Платиновый резистивный датчик температуры, 100 Ом
7 FOXY-CAL (дополнительно) Услуга по температурной калибровке системы, снабженной датчиком температуры; необходимо указать диапазон температур и концентраций, с которыми предстоит работать.
8 OOISensors 32-разрядное программное обеспечение для Windows; обеспечивает сбор, анализ и сохранение данных (спектры и значения концентрации).
