Широкополосные спектрометры серии CG (200–1100 нм)
Широкополосные спектрометры серии CG (200–1100 нм)
Общая информация

Широкополосные спектрометры серии CG оснащены составной голографической решеткой HC-1, специально разработанной фирмой Ocean Optics для эффективной работы в диапазоне 200–1100 нм.

В серию CG входят спектрометры HR4000CG, HR2000+CG и HR2000CG. Заказы на модели HR2000+CG и HR2000CG принимаются до их окончания на складе.

Возможности

  • Широкий спектральный диапазон (200–1100 нм)
  • Высокая разрешающая способность: 0.7 нм (FWHM) для HR4000CG, 1.0 нм (FWHM) для HR2000+CG и HR2000CG.

Диапазон 200–1100 нм, разрешение 0.75-1.0 нм

Каждый спектрометр серии CG укомплектован входной щелью шириной 5 мкм, дифракционной решеткой HC-1 и патентованным фильтром высших порядков дифракции, обеспечивающими работу в спектральном диапазоне 200–1100 нм и высокое оптическое разрешение: 0.75 нм (FWHM) для HR4000CG и 1.0 нм (FWHM) для HR2000+CG и HR2000CG. Модель HR4000CG содержит линейный ПЗС-детектор с 3648 элементами, который обеспечивает не только высокое оптическое разрешение во всем диапазоне 200–1100 нм, но и имеет повышенную чувствительность в области 1070–1100 нм. Модели HR2000+CG и HR2000CG содержат детекторы с 2048 элементами. Спектрометры серии CG построены на базе оптического модуля HR и поставляются с УФ-версиями детекторов, имеющими улучшенные характеристики в ультрафиолетовой области.

Составная дифракционная решетка и фильтр высших порядков

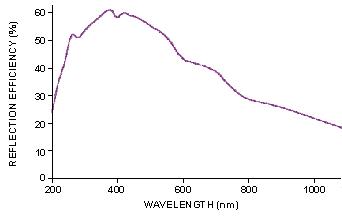

Спектр излучения Все спектрометры серии CG комплектуются дифракционной решеткой HC-1 с переменным углом блеска, которая разработана фирмой Ocean Optics специально для работы в диапазоне 200–1100 нм (см. кривую эффективности решетки в зависимости от длины волны). Помимо решетки HC-1, в каждом спектрометре серии CG установлен переменный длинноволновый фильтр OFLV, устраняющий вторые и третьи порядки дифракции. Фильтр OFLV и дифракционная решетка HC-1 устанавливаются и фиксируются в рабочем положении при изготовлении спектрометра.

1000 полных спектров каждую секунду

HR2000+CG — единственный спектрометр серии CG, который позволяет получать и сохранять в памяти компьютера один полный спектр каждую миллисекунду (при подключении через интерфейс USB 2.0). HR2000+CG идеально подходит для наблюдения быстропротекающих реакций с высоким спектральным разрешением (например, в некоторых задачах химии и биохимии).

Программируемый микроконтроллер

Встроенный программируемый микроконтроллер моделей HR4000CG и HR2000+CG обеспечивает гибкость в управлении спектрометром и принадлежностями. Через новый 30-контактный разъем можно управлять источниками света, инициировать процессы, получать информацию о внешних объектах. Все эти функции реализуются через программное обеспечение SpectraSuite. Вам доступны 10 программируемых цифровых линий ввода-вывода(GPIO) для взаимодействия с другим оборудованием, один аналоговый вход, один аналоговый выход и генератор импульсов для синхронизации устройств. HR2000CG не имеет цифровых входов/выходов, аналоговых каналов и генератора импульсов.

Руководства пользователя

Руководство для широкополосного спектрометра HR4000CG
Руководство для широкополосного спектрометра HR2000+CG
Руководство для широкополосного спектрометра HR2000CG

Примеры спектров, полученных на спектрометрах серии CG


Примеры спектров, полученных на спектрометрах серии CG

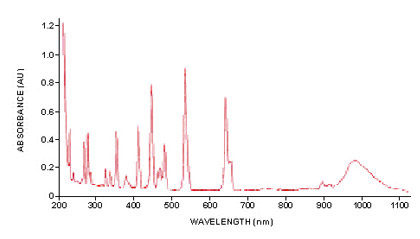

Спектр поглощения стекла, импрегнированного окисью гольмия.

Примеры спектров, полученных на спектрометрах серии CG

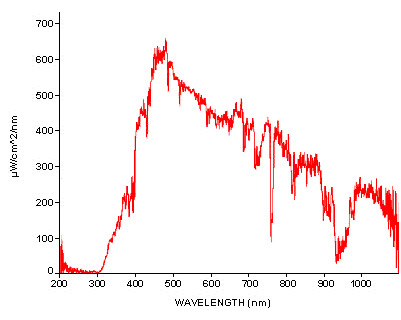

Спектр солнечного излучения.

Примеры спектров, полученных на спектрометрах серии CG

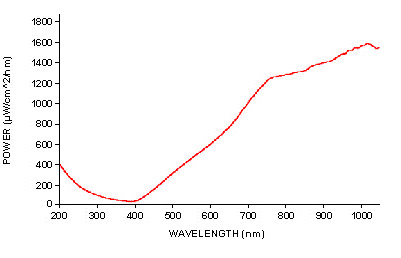

Спектр комбинированного источника излучения DH2000.
