HG-1 ртутно-аргоновый калибровочный источник излучения
HG-1 ртутно-аргоновый калибровочный источник излучения
Общая информация

Компактный и недорогой ртутно-аргоновый источник излучения HG-1 предназначен для калибровки длины волны спектрофотометрических систем, работающих в УФ, видимом и ближнем ИК диапазонах. HG-1 воспроизводит спектральные линии первого порядка ртути и аргона в диапазоне 253–922 нм и линии аргона второго порядка в диапазоне до 1700 нм. Длины волн легко идентифицируемых линий ртути и аргона приведены на корпусе источника HG-1.

С помощью источника HG-1 пользователи могут проводить калибровку длины волны спектрометра Ocean Optics, используя редактор электронных таблиц Microsoft Excel или калькулятор с функцией линейной регрессии. Эта процедура подробно описана в руководстве «Калибровка длины волны вашего спектрометра».

HG-1 имеет оптический разъем SMA 905 для соединения со оптоволоконными спектрометрами и принадлежностями Ocean Optics. Для питания источника требуется сетевой адаптер 12 В (включен в комплект поставки) или батарея 9 В (приобретается отдельно).

Примечание


Все спектрометры Ocean Optics после изготовления калибруются с высокой точностью. Однако с течением времени и под влиянием окружающей среды наблюдается небольшой уход длины волны. Это свойственно любым спектрометрам. Если точность длины волны важна для вашей работы, подумайте о включении калибровочного спектра в данные каждого эксперимента.

Спектр излучения

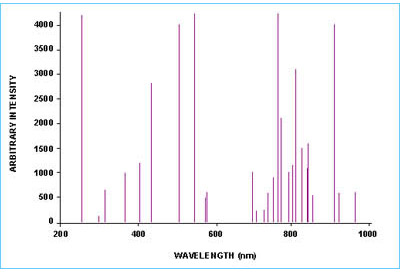

Спектр излучения HG-1
Линии излучения ртути сосредоточены в области <600 нм.
Линии аргона находятся в области >600 нм и показаны в увеличенном масштабе.


Длины волн сильных эмиссионных линий ртути (нм)


Примечание: здесь перечислено больше эмиссионных линий, чем на корпусе источника HG-1. Наклейка на корпусе предназначена для быстрого получения справки и не содержит информации о всех существующих линиях.

253.652404.656
296.728407.783*
302.150435.833
313.155546.074**
334.148576.960
365.015579.066

Эта линия не будет видна на спектрометрах с решетками 300 или 600 штрихов/мм.
** На спектрометрах с решетками 1200, 1800, 2400, и 3600 штрихов/мм будут видны спектральные линии 576.96 нм и 579.07 нм.

Длины волн сильных эмиссионных линий аргона (нм)


696.543800.616*
706.722811.531
710.748826.452
727.294842.465
738.398852.144
750.387866.7946
763.511912.297
772.376922.450
794.818

Эта спектральная линия будет видна только на спектрометрах с решетками 1800, 2400, или 3600 штрихов/мм.


Адаптер для калибровки длины волны


Спектр излучения S-HG1-ADP устанавливается в спектрофотометрическую систему вместо стандартной кюветы с длиной пути 1 см и соединяется оптоволоконным кабелем с источником излучения HG-1 (источник излучения и кабель не входят в комплект поставки). Адаптер предназначен для калибровки любого спектрометра с держателем 1-см кювет (Ocean Optics или другого производителя).


Справочная литература


Wavelengths of Spectral Lines in Mercury Pencil Lamps
Applied Optics-OT, Vol. 35 Issue 1 Pages 74-77 (January 1996)
Craig J. Sansonetti, Marc L. Salit, Joseph Reader.

Irradiances of Spectral Lines in Mercury Pencil Lamps
Applied Optics-OT, Vol. 35 Issue 1 Pages 78-83 (January 1996)
Craig J. Sansonetti, J.M. Bridges, Joseph Reader.

Per Reader, et al, Wavelengths and Transition
Probabilities of Atoms and Atomic Ions
NSRDS-National Bureau of Standards #68, 1980.
