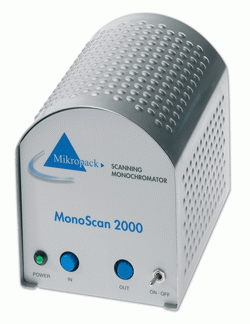

Сканирующий монохроматор MonoScan2000

MonoScan2000 — это сканирующий монохроматор с компьютерным управлением, перестраиваемый в диапазоне длин волн 300–700 нм. Весь диапазон сканируется за три секунды. Для перестройки на один нанометр требуется 15–20 мс. MonoScan2000 совместим со всеми спектрометрами, источниками излучения и оптическими волокнами Ocean Optics.


Использование в качестве перестраиваемого узкополосного источника излучения


В этой конфигурации вход монохроматора соединяется волоконно-оптическим кабелем с широкополосным источником излучения. Монохроматор вырезает из спектра источника узкую полосу шириной 2–3 нм с заданной центральной длиной волны. Фактически, MonoScan2000 функционирует как узкополосный перестраиваемый фильтр. Однако монохроматор лучше подходит для возбуждения флуоресценции, чем фильтр, поскольку он полностью подавляет внеполосное излучение. Узкополосные фильтры обычно имеют более широкую полосу пропускания по сравнению с монохроматором и сильнее ослабляют излучение, поэтому для обеспечения той же интенсивности возбуждения требуется более мощный источник. При использовании фильтров часто приходится жертвовать динамическим диапазоном.


Использование с одноэлементным детектором


Свет от широкополосного источника передается по оптическому волокну на образец, взаимодействует с образцом и вводится в MonoScan2000. Монохроматор выделяет узкий спектральный интервал с заданной центральной длиной волны и передает его через волокно на одноэлементный детектор, например, фотодиод. Таким образом, за одно измерение определяется интенсивность на одной длине волны. За счет высокого пропускания монохроматора спектральный сигнал имеет высокую интенсивность. Интервал сканирования задается в управляющей программе. MonoScan2000 не имеет щелей, поэтому оптическое разрешение определяется диаметром волокна. При использовании волокна диаметром 200 мкм разрешение составляет < 3 нм (FWHM).


Технические характеристики

Параметр Значение
Габаритные размеры: 112 х 132 x 145 мм
Вес: 1.1 кг
Спектральный диапазон: 300–700 нм
Оптическое разрешение: Зависит от диаметра оптического волокна; ~ 4 нм (FWHM) для волокна диаметром 400 мкм
Голографическая решётка: 1250 штрих/мм, максимум на 350 нм
Точность: < 0.5 нм
Воспроизводимость: 0.2 нм
Скорость перестройки: 300–700 нм: ~ 3 с
шаг на 1 нм: ~ 15–20 мс
Дисперсия: ~ 10 нм/мм
Оптическое пропускание: > 50% с волокном 1000 мкм на длине волны 350 нм
> 30% с волокном 1000 мкм на длине волны 500 нм
Угол поворота дифракционной решетки: 14.8° (300–700 нм)
Передаточное число редуктора: 1:261
Интерфейс для связи с ПК: RS-232
Питание: 12 В, 1.2 A (WT-12V-E)


Информация для заказа

Модель (код товара) Описание
MonoScan2000 Cканирующий монохроматор с компьютерным управлением, перестраиваемый в диапазоне длин волн 300–700 нм
