Спектрометр ближнего ИК-диапазона NIR-512 с охлаждаемым детектором
Спектрометр ближнего ИК-диапазона NIR-512 с охлаждаемым детектором
Платформа

Малогабаритный спектрометр NIR-512 предназначен для работы в ближнем инфракрасном диапазоне. Его можно использовать для измерения характеристик перестраиваемых лазеров, а также для многих других спектроскопических задач.

Спектрометр NIR-512 имеет охлаждаемый 512-элементный InGaAs-детектор с эффективным диапазоном 0.9–1.7 мкм и обеспечивает спектральное разрешение <5.0 нм FWHM.

Выбор дифракционной решётки и спектрального диапазона для оптического модуля NIR

Кривые эффективности дифракционных решеток оптического модуля NIR

Оптический модуль NIR

Разъём SMA 905

Прецизионный разъём SMA 905 центрирует оптическое волокно относительно входной щели спектрометра. За отдельную плату, которая включает стоимость оптического разъёма и работы, возможна замена стандартного разъёма SMA 905 на любой другой по вашему выбору. Можно также заказать адаптеры SMA-ST и SMA-FC. Дополнительную информацию по нестандартным разъёмам и адаптерам вы можете получить у специалистов Ocean Optics.

Фиксированная входная щель

При заказе спектрометра NIR-512 пользователь может выбрать ширину входной щели. Входная щель — это прямоугольное отверстие высотой 1 мм и шириной от 10 до 200 мкм, которое определяет количество света, попадающего в оптический модуль, а также влияет на разрешение. Щель наименьшей ширины обеспечивает наилучшее оптическое разрешение. Входная щель является фиксированным элементом и может быть заменена только нашими техниками. Вы можете отказаться от установки входной щели; в этом случае размер входной апертуры будет определяться диаметром оптического волокна.

Щель Размеры
(Ш х В)
Разрешение
NIR-512,
пиксел
Разрешение
NIR256-2.1,
пиксел
Разрешение
NIR256-2.5,
пиксел
SLIT-10 10 мкм x 1 мм ~ 2.4 ~ 1.2 ~ 1.2
SLIT-25 25 мкм x 1 мм ~ 2.4 ~ 1.2 ~ 1.2
SLIT-50 50 мкм x 1 мм ~ 2.9 ~ 1.5 ~ 1.5
SLIT-100 100 мкм x 1 мм ~ 4.4 ~ 2.2 ~ 2.2
SLIT-200 200 мкм x 1 мм ~ 7.9 ~ 4.0 ~ 4.0

Выбор дифракционной решётки и спектрального диапазона

Характеристики двух решеток, применяемых в оптическом модуле NIR, представлены в таблице.

Характеристики решетки Решётка №1 Решётка №2
Совместимость NIR-512 или NIR256-2.1 NIR256-2.1 или NIR256-2.5
Плотность штрихов 300 мм–1 150 мм–1
Ширина спектрального диапазона 900 нм 1600 нм
Длина волны блеска 1000 нм 1600 нм
Наибольшая эффективность 700–2100 нм 700–2500 нм


Детекторы

Спектрометры серии NIR могут комплектоваться тремя различными линейными InGaAs-детекторами Hamamatsu, содержащими 512 элементов (1 вариант) или 256 элементов (2 варианта). Эти детекторы представляют собой линейные массивы InGaAs-фотодиодов, каждый из которых связан с усилителем заряда на КМОП-транзисторах. Детекторы обладают высокой чувствительностью и стабильностью в ближнем ИК-диапазоне. Все детекторы содержат встроенную термоэлектрическую систему охлаждения. Температура массива измеряется термистором, охлаждение до 30°C ниже температуры окружающей среды осуществляется термоэлектрическим элементом. Температура может поддерживаться с точностью до ±0.1°C. Пользователь может задавать и контролировать температуру в управляющей программе. Стоимость детектора включена общую стоимость спектрометра NIR.

Характеристики детектора NIR-512 NIR256-2.1 NIR256-2.5
Тип, модель: линейный InGaAs массив (Hamamatsu G9204-512) линейный InGaAs массив (Hamamatsu G9206-256) линейный InGaAs массив (Hamamatsu G9208-256)
Спектральный диапазон: 850–1700 нм 900–2100 нм 900–2550 нм
Количество элементов: 512 256 256
Размер элемента: 25 x 500 мкм 50 x 250 мкм 50 x 250 мкм
Емкость элемента: 187 000 000 электронов 187 000 000 электронов 187 000 000 электронов
Допустимое количество дефектных элементов: 0% 2% 5%

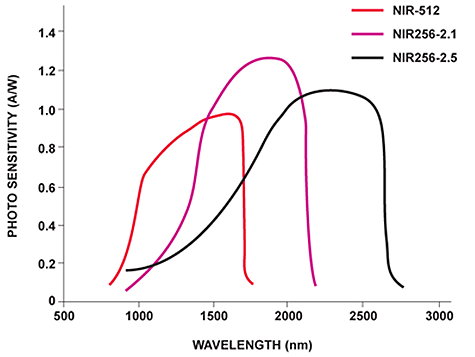

Кривые спектральной чувствительности детекторов

Этот график позволяет сравнить спектральные чувствительности трех детекторов NIR при рабочей температуре 25°C.
