Расчетный диапазон и разрешение для оптического модуля HR

Приведенные ниже графики служат для определения спектрального диапазона и разрешения спектрометра HR4000 и спектрометра HR2000 при использовании различных дифракционных решеток и входной щели размером 5 мкм.


Расчетный диапазон и разрешение спектрометра HR4000

график

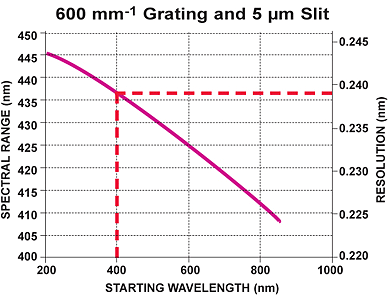

Пример: если начальная длина волны равна 400 нм, то ширина спектрального диапазона ~ 437 нм, что обеспечивает работу в диапазоне длин волн 400–837 нм с оптическим разрешением 0.239 нм (FWHM). Дифракционные решётки для оптического модуля HR с плотностью штрихов 600 мм–1: Н1, Н2, Н3, Н4 и Н14.


график

Пример: если начальная длина волны равна 300 нм, то ширина спектрального диапазона ~ 215 нм, что обеспечивает работу в диапазоне длин волн 300–515 нм с оптическим разрешением 0.117 нм (FWHM). Дифракционные решётки для оптического модуля HR с плотностью штрихов 1200 мм–1: Н5, Н6, Н9.


график

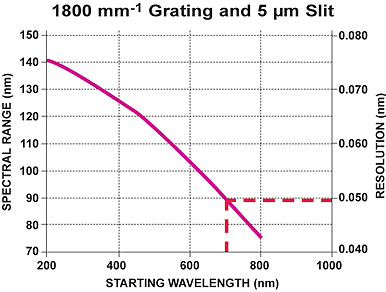

Пример: если начальная длина волны равна 700 нм, то ширина спектрального диапазона ~ 90 нм, что обеспечивает работу в диапазоне длин волн 700–790 нм с оптическим разрешением 0.05 нм (FWHM). Дифракционные решётки для оптического модуля HR с плотностью штрихов 1800 мм–1: Н10, Н11.


график

Пример: если начальная длина волны равна 600 нм, то ширина спектрального диапазона ~ 56 нм, что обеспечивает работу в диапазоне длин волн 600–656 нм с оптическим разрешением 0.029 нм (FWHM). Дифракционные решётки для оптического модуля HR с плотностью штрихов 2400 мм–1: Н7, Н12.


Расчетный диапазон и разрешение спектрометра HR2000

график

Пример: если начальная длина волны равна 400 нм, то ширина спектрального диапазона ~ 437 нм, что обеспечивает работу в диапазоне длин волн 400–837 нм с оптическим разрешением 0.32 нм (FWHM). Дифракционные решётки для оптического модуля HR с плотностью штрихов 600 мм–1: Н1, Н2, Н3, H4 и H14.


график

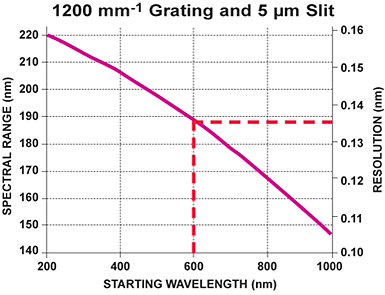

Пример: если начальная длина волны равна 600 нм, то ширина спектрального диапазона ~ 188 нм, что обеспечивает работу в диапазоне длин волн 600–788 нм с оптическим разрешением 0.137 нм (FWHM). Дифракционные решётки для оптического модуля HR с плотностью штрихов 1200 мм–1: Н5, Н6, Н9.


график

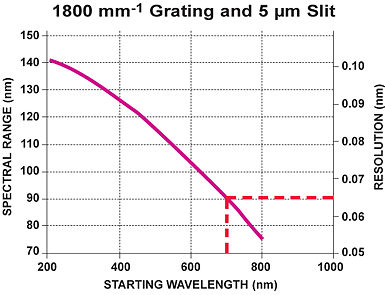

Пример: если начальная длина волны равна 700 нм, то ширина спектрального диапазона ~ 90 нм, что обеспечивает работу в диапазоне длин волн 700–790 нм с оптическим разрешением 0.065 нм (FWHM). Дифракционные решётки для оптического модуля HR с плотностью штрихов 1800 мм–1: Н10, Н11.


график

Пример: если начальная длина волны равна 600 нм, то ширина спектрального диапазона ~ 56 нм, что обеспечивает работу в диапазоне длин волн 600–656 нм с оптическим разрешением 0.039 нм (FWHM). Дифракционные решётки для оптического модуля HR с плотностью штрихов 2400 мм–1: Н7, Н12.
